ترموکوپل چیست و چرا فقط یک سنسور ساده نیست؟



دما، یکی از بنیادی‌ترین کمیت‌های فیزیکی است که زندگی روزمره و پیشرفت‌های فناورانه ما را عمیقاً تحت تأثیر قرار می‌دهد. از پیش‌بینی وضع هوا و پخت‌وپز گرفته تا کنترل فرآیندهای پیچیده صنعتی، تحقیقات علمی پیشرفته و حتی سیستم‌های ایمنی حیاتی، اندازه‌گیری دقیق دما نقشی اساسی ایفا می‌کند. در میان ابزارهای متعددی که برای این منظور توسعه یافته‌اند، ترموکوپل یا گرماجفت ، نامی آشنا و پرکاربرد است. این قطعه کوچک که در همه جا، از اجاق گاز خانگی گرفته تا کوره‌های ذوب فلزات و حتی فضاپیماها یافت می‌شود، در نگاه اول ممکن است یک سنسور ساده به نظر برسد.

اما آیا واقعاً همین‌طور است؟ ما اغلب نام ترموکوپل را می‌شنویم، اما دقیقاً چه چیزی در پس این نام نهفته است؟ و مهم‌تر از آن، چرا این ابزار که اغلب ساده پنداشته می‌شود، در واقعیت نمونه‌ای شگفت‌انگیز از به‌کارگیری اصول فیزیک و مهندسی با پیچیدگی‌های پنهان است؟

ترموکوپل چیست؟

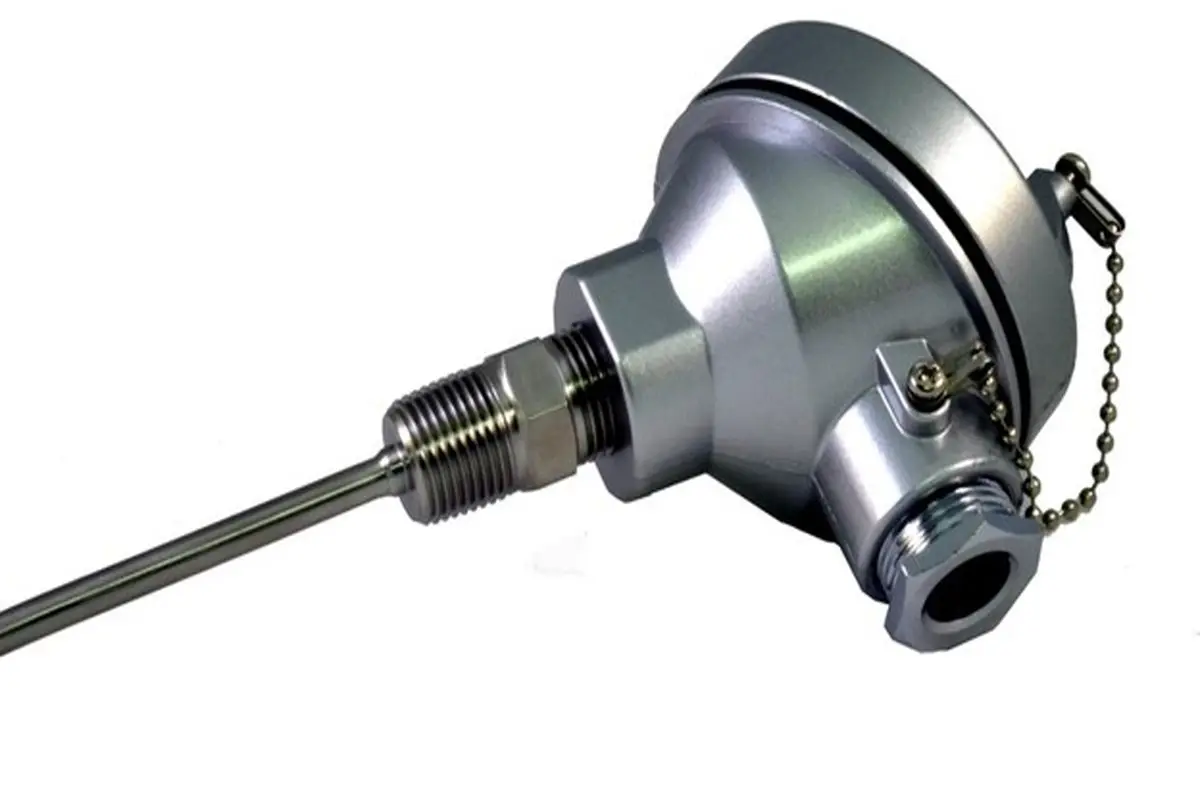

به زبان ساده، ترموکوپل یک حسگر یا سنسور برای اندازه‌گیری دما است. ساختار اصلی آن شامل دو سیم فلزی از جنس‌های متفاوت یا ناهم‌جنس است که در یک انتها به یکدیگر متصل شده‌اند (معمولاً با جوشکاری). این نقطه اتصال، اتصال گرم یا اتصال اندازه‌گیری نامیده می‌شود و دقیقاً همان نقطه‌ای است که دمای مورد نظر در آن سنجیده می‌شود.

قلب تپنده عملکرد ترموکوپل، پدیده‌ای فیزیکی به نام اثر سیبِک است. این اثر که توسط فیزیکدان آلمانی، توماس یوهان سیبک در سال ۱۸۲۱ کشف شد (هرچند او در ابتدا آن را "اثر ترمومغناطیسی" نامید)، بیان می‌کند که هرگاه بین نقطه اتصال گرم و انتهای دیگر سیم‌ها (که به اتصال سرد یا اتصال مرجع معروف است) اختلاف دما وجود داشته باشد، یک ولتاژ الکتریکی کوچک در طول مدار سیم‌ها ایجاد می‌شود. این ولتاژ که به آن نیروی محرکه الکتریکی (EMF) یا ولتاژ سیبک گفته می‌شود، متناسب با اختلاف دما بین دو اتصال است. به عبارت دیگر، ترموکوپل اختلاف دما را مستقیماً به یک سیگنال الکتریکی (ولتاژ) تبدیل می‌کند.

نکته جالب اینجاست که این ولتاژ توسط خود سنسور و بر اساس اصول فیزیکی تولید می‌شود و نیازی به منبع تغذیه خارجی برای ایجاد سیگنال ندارد؛ به همین دلیل به ترموکوپل، مبدل خودمولد نیز گفته می‌شود. البته، مقدار این ولتاژ تولیدی بسیار ناچیز و در حد میلی‌ولت (mV) است، که نشان می‌دهد برای اندازه‌گیری دقیق آن به تجهیزات حساس و تقویت‌کننده‌های الکترونیکی نیاز است.

چرا ترموکوپل فقط یک سنسور ساده نیست؟

تا اینجا، اساس کار ترموکوپل نسبتاً ساده به نظر می‌رسد: دو فلز متفاوت، اختلاف دما، تولید ولتاژ. اما واقعیت بسیار پیچیده‌تر از این است. چندین عامل کلیدی وجود دارند که استفاده دقیق و قابل اطمینان از ترموکوپل‌ها را به یک چالش مهندسی تبدیل می‌کنند و نشان می‌دهند چرا آن‌ها فراتر از یک سنسور ساده هستند.

جبران اتصال سرد (CJC): چالش نقطه مرجع

همان‌طور که گفته شد، ولتاژ خروجی ترموکوپل متناسب با اختلاف دما بین اتصال گرم (نقطه اندازه‌گیری) و اتصال سرد (نقطه مرجع) است. مشکل اصلی اینجاست: برای اینکه بتوانیم دمای دقیق اتصال گرم را از روی ولتاژ محاسبه کنیم، باید دمای اتصال سرد را بدانیم. در گذشته، برای ثابت نگه داشتن دمای اتصال سرد، آن را در یک حمام یخ با دمای دقیق 0 درجه سانتی‌گراد قرار می‌دادند. اما این روش در کاربردهای عملی، به خصوص در صنعت، غیرممکن یا بسیار دشوار است. دمای اتصال سرد در واقع دمای محیطی است که دستگاه اندازه‌گیری (مانند ولت‌متر یا کنترلر دما) در آن قرار دارد و این دما دائماً در حال تغییر است.

اینجاست که مفهوم جبران اتصال سرد وارد می‌شود. دستگاه‌های اندازه‌گیری مدرن، دمای اتصال سرد (یعنی دمای پایانه‌های ورودی خود دستگاه) را با استفاده از یک سنسور دمای مجزا (مانند ترمیستور، RTD یا سنسور نیمه‌هادی) اندازه‌گیری می‌کنند. سپس با استفاده از محاسبات الکترونیکی یا نرم‌افزاری، تأثیر این دما را بر ولتاژ خوانده شده از ترموکوپل خنثی می‌کنند تا ولتاژی معادل حالتی که اتصال سرد در 0 درجه سانتی‌گراد قرار دارد، به دست آید. این فرآیند اگرچه هوشمندانه است، اما پیچیدگی قابل توجهی به سیستم اندازه‌گیری اضافه می‌کند و خود می‌تواند منبع خطا باشد اگر دمای اتصال سرد به درستی اندازه‌گیری یا جبران نشود. در واقع، دقت نهایی اندازه‌گیری دما نه تنها به خود ترموکوپل، بلکه به دقت سیستم CJC نیز وابسته است.

رقص غیرخطی دما و ولتاژ

یکی دیگر از پیچیدگی‌های مهم ترموکوپل‌ها، غیرخطی بودن رابطه بین اختلاف دما و ولتاژ خروجی است. برخلاف تصور اولیه، ولتاژ تولید شده دقیقاً به صورت یک خط مستقیم با افزایش دما تغییر نمی‌کند، بلکه این رابطه دارای انحنا است. میزان و شکل این غیرخطی بودن به جنس فلزات به کار رفته در ترموکوپل (یعنی نوع ترموکوپل) بستگی دارد.

این غیرخطی بودن پیامدهای مهمی دارد. اول اینکه نمی‌توان با یک ضریب تبدیل ساده و ثابت، ولتاژ را به دما تبدیل کرد، به خصوص اگر به دقت بالایی نیاز باشد. دستگاه‌های اندازه‌گیری برای غلبه بر این مشکل، باید از روش‌های خطی‌سازی استفاده کنند. این کار معمولاً با استفاده از جداول مرجع استاندارد (که ولتاژ متناظر با هر دما را برای هر نوع ترموکوپل مشخص می‌کنند) یا معادلات چندجمله‌ای پیچیده (گاهی تا درجه ۹ ) انجام می‌شود که رفتار غیرخطی ترموکوپل را تقریب می‌زنند. این محاسبات نیازمند قدرت پردازشی در دستگاه اندازه‌گیری است و باز هم بر پیچیدگی سیستم می‌افزاید. دوم اینکه حساسیت ترموکوپل (میزان تغییر ولتاژ به ازای هر درجه تغییر دما، که با واحد میکروولت بر درجه سانتی‌گراد یا µV/°C بیان می‌شود) در دماهای مختلف، متفاوت است.

انواع ترموکوپل‌ها را بشناسید

وقتی از ترموکوپل صحبت می‌کنیم، منظورمان یک دستگاه واحد نیست. در واقع، انواع مختلفی از ترموکوپل‌ها وجود دارند که بر اساس استاندارد‌های بین‌المللی با حروف الفبا (مانند K, J, T, E, N, R, S, B) دسته‌بندی می‌شوند. هر کدام از این انواع، از ترکیب دو فلز یا آلیاژ خاص ساخته شده‌اند و در نتیجه، ویژگی‌های منحصر به فردی دارند.

انتخاب نوع مناسب ترموکوپل برای یک کاربرد خاص، یک تصمیم مهندسی مهم است و به عوامل متعددی بستگی دارد، از جمله:

• محدوده دمایی مورد نیاز: هر نوع ترموکوپل برای بازه دمایی خاصی مناسب است.
• دقت مورد نیاز: برخی انواع ذاتاً دقیق‌تر از بقیه هستند.
• شرایط محیطی: مقاومت در برابر اکسیداسیون، خوردگی، رطوبت، خلاء و مواد شیمیایی خاص در انواع مختلف متفاوت است.
• حساسیت و خطی بودن: میزان ولتاژ خروجی و خطی بودن آن در بازه‌های مختلف دمایی فرق می‌کند.
• هزینه: ترموکوپل‌های ساخته شده از فلزات پایه (Base Metal) مانند K و J ارزان‌تر از ترموکوپل‌های ساخته شده از فلزات نجیب (Noble Metal) مانند S، R و B هستند که از پلاتین و رودیوم استفاده می‌کنند.

در زیر، مشخصات برخی از رایج‌ترین انواع ترموکوپل‌ها به طور خلاصه آورده شده است:

ترموکوپل تایپ k

• مواد سازنده (سیم مثبت / سیم منفی) : کرومل / آلومل (Chromel / Alumel)
• محدوده دمایی معمول (°C) : -200 تا +1260
• ویژگی‌های کلیدی و کاربردها : پرکاربردترین، ارزان، مناسب برای محیط‌های اکسیدی، کاربردهای عمومی صنعتی، کوره‌ها. با توجه به کاربرد گسترده و قیمت مناسب، اطلاع از قیمت سنسور ترموکوپل نوع k برای بسیاری از صنایع اهمیت دارد.

ترموکوپل تایپ J

• مواد سازنده (سیم مثبت / سیم منفی) : آهن / کنستانتان (Iron / Constantan)
• محدوده دمایی معمول (°C) : 0 تا +760
• ویژگی‌های کلیدی و کاربردها : رایج، ارزان‌تر از K، مناسب برای خلاء و محیط‌های کاهنده، محدودیت در دمای بالا به دلیل اکسیداسیون آهن، صنعت پلاستیک.

ترموکوپل تایپ T

• مواد سازنده (سیم مثبت / سیم منفی) : مس / کنستانتان (Copper / Constantan)
• محدوده دمایی معمول (°C) : -200 تا +370
• ویژگی‌های کلیدی و کاربردها : پایدار، مناسب برای دماهای پایین (کرایوژنیک)، مقاوم در برابر رطوبت، صنایع غذایی.

ترموکوپل تایپ E

• مواد سازنده (سیم مثبت / سیم منفی) : کرومل / کنستانتان (Chromel / Constantan)
• محدوده دمایی معمول (°C) : 0 تا +870
• ویژگی‌های کلیدی و کاربردها : بالاترین حساسیت (خروجی ولتاژ)، دقت خوب در دماهای متوسط.

ترموکوپل تایپ S / R

• مواد سازنده (سیم مثبت / سیم منفی) : پلاتین-رودیوم / پلاتین (Pt-Rh / Pt)
• محدوده دمایی معمول (°C) : 0 تا +1600
• ویژگی‌های کلیدی و کاربردها : فلزات نجیب، دقت و پایداری بالا در دماهای بسیار بالا، گران‌قیمت، حساسیت کم، آزمایشگاه‌ها، صنعت شیشه و فولاد. برای کاربردهای دقیق در دماهای بسیار بالا، مانند کوره‌های ذوب فلزات، گرچه قیمت ترموکوپل نوع s به دلیل استفاده از فلزات گران‌بها بالاتر است، اما پایداری و دقت آن بی‌نظیر است.

ترموکوپل تایپ B

• مواد سازنده (سیم مثبت / سیم منفی) : پلاتین-رودیوم / پلاتین-رودیوم (Pt-Rh alloys)
• محدوده دمایی معمول (°C) : 0 تا +1800
• ویژگی‌های کلیدی و کاربردها : بالاترین محدوده دمایی، پایداری عالی در دماهای بسیار بالا، دقت کم در دماهای پایین (<50°C)، کاربردهای بسیار خاص.

این تنوع نشان می‌دهد که انتخاب ترموکوپل نیازمند دانش و درک دقیق از الزامات کاربرد و ویژگی‌های هر نوع است، که خود لایه‌ای دیگر بر پیچیدگی موضوع می‌افزاید.

کاربردهای گسترده ترموکوپل‌ها در صنعت

با وجود تمام پیچیدگی‌های فنی، تطبیق‌پذیری و مزایای عملی ترموکوپل‌ها باعث شده تا کاربردهای بسیار وسیعی در حوزه‌های مختلف پیدا کنند :

• صنایع سنگین و فرآیندی: کوره‌های صنعتی (ذوب فلزات، عملیات حرارتی، پخت سرامیک و شیشه) ، پالایشگاه‌های نفت و گاز، نیروگاه‌ها، کارخانجات شیمیایی و پتروشیمی، صنایع سیمان و کاغذ. اندازه‌گیری دمای گازهای خروجی اگزوز موتورها و توربین‌ها و دمای فلزات مذاب نمونه‌هایی از کاربردهای چالش‌برانگیز در این حوزه هستند.
• صنعت پلاستیک: کنترل دقیق دما در دستگاه‌های اکسترودر و ماشین‌های قالب‌گیری تزریقی.
• لوازم خانگی و تجاری: اجاق گاز، فر، آبگرمکن، بخاری، شومینه، توستر، سرخ‌کن و گریل. در بسیاری از این وسایل، ترموکوپل نقش ایمنی حیاتی ایفا می‌کند. به عنوان مثال، در وسایل گازسوز، ترموکوپل در کنار شعله پیلوت (شمعک) قرار می‌گیرد. تا زمانی که شعله روشن است، ترموکوپل گرم می‌ماند و ولتاژ تولید می‌کند که شیر اصلی گاز را باز نگه می‌دارد. اگر شعله به هر دلیلی (مانند وزش باد یا سر رفتن غذا) خاموش شود، ترموکوپل به سرعت سرد شده، ولتاژ قطع می‌شود و شیر گاز را می‌بندد تا از نشت گاز و خطر انفجار یا آتش‌سوزی جلوگیری شود.
• صنایع غذایی و دارویی: کنترل دما در فرآیندهای پخت، پاستوریزاسیون، استریلیزاسیون، انجماد و نگهداری.
• تحقیقات علمی و آزمایشگاهی: اندازه‌گیری دما در آزمایش‌های مختلف، از دماهای بسیار پایین (کرایوژنیک ) تا دماهای بسیار بالا.

این گستردگی کاربرد نشان می‌دهد که مهندسان با درک عمیق اصول و مدیریت هوشمندانه پیچیدگی‌های ترموکوپل، توانسته‌اند از آن به عنوان ابزاری کارآمد و قابل اطمینان در شرایط بسیار متنوع بهره ببرند.

مقایسه با رقبا: ترموکوپل در برابر RTD

ترموکوپل تنها سنسور تماسی دما نیست. رقیب اصلی آن، آشکارساز دمای مقاومتی یا RTD است. رایج‌ترین نوع RTD، PT100 نام دارد که از یک سیم پلاتینی با مقاومت دقیق 100 اهم در دمای 0 درجه سانتی‌گراد ساخته شده است. اساس کار RTD متفاوت است؛ مقاومت الکتریکی فلز پلاتین با تغییر دما به طور بسیار دقیق و قابل پیش‌بینی تغییر می‌کند.

مقایسه این دو سنسور رایج، به درک بهتر جایگاه ترموکوپل کمک می‌کند:

• دقت و پایداری: RTD ها به طور کلی دقیق‌تر، پایدارتر و تکرارپذیرتر از ترموکوپل‌ها هستند و دریفت کمتری در طول زمان دارند.
• محدوده دما: ترموکوپل‌ها محدوده دمایی بسیار وسیع‌تری را پوشش می‌دهند (از حدود 270- تا بیش از 1800+ درجه سانتی‌گراد بسته به نوع)، در حالی که RTD های استاندارد معمولاً به دماهای زیر 600 تا 850 درجه سانتی‌گراد محدود می‌شوند.
• زمان پاسخ‌دهی: ترموکوپل‌ها (به خصوص نوع اتصال لخت) معمولاً سریع‌تر به تغییرات دما واکنش نشان می‌دهند.
• خطی بودن: خروجی RTD ها (تغییر مقاومت نسبت به دما) بسیار خطی‌تر از خروجی ترموکوپل‌ها است.
• هزینه: ترموکوپل‌ها معمولاً هزینه اولیه کمتری دارند، اما هزینه نگهداری RTD ها ممکن است در بلندمدت به دلیل پایداری بیشتر، کمتر باشد.
• استحکام: ترموکوپل‌ها عموماً مقاوم‌تر در برابر ضربه و لرزش هستند.
• خودگرمایی: RTD ها برای اندازه‌گیری مقاومت نیاز به عبور جریان الکتریکی کمی دارند که می‌تواند باعث ایجاد گرمای ناخواسته در خود سنسور (خطای خودگرمایی) شود. ترموکوپل‌ها به عنوان سنسورهای پسیو یا خودمولد، این مشکل را ندارند.

بنابراین، انتخاب بین ترموکوپل و RTD به نیازهای خاص کاربرد بستگی دارد. برای دماهای بسیار بالا یا کاربردهایی که هزینه اولیه پایین و استحکام مکانیکی اهمیت دارد، ترموکوپل انتخاب بهتری است. اما در کاربردهایی که دقت، پایداری و خطی بودن در اولویت قرار دارند و محدوده دما زیر 600 درجه سانتی‌گراد است، RTD ها اغلب ترجیح داده می‌شوند. بنابراین، در کاربردهایی که دقت و پایداری بالا در دماهای زیر ۶۰۰ درجه سانتی‌گراد اولویت دارد، گزینه‌هایی مانند خرید سنسور pt100 ممکن است انتخاب بهتری نسبت به ترموکوپل باشد، هرچند هزینه اولیه بالاتری دارد.
