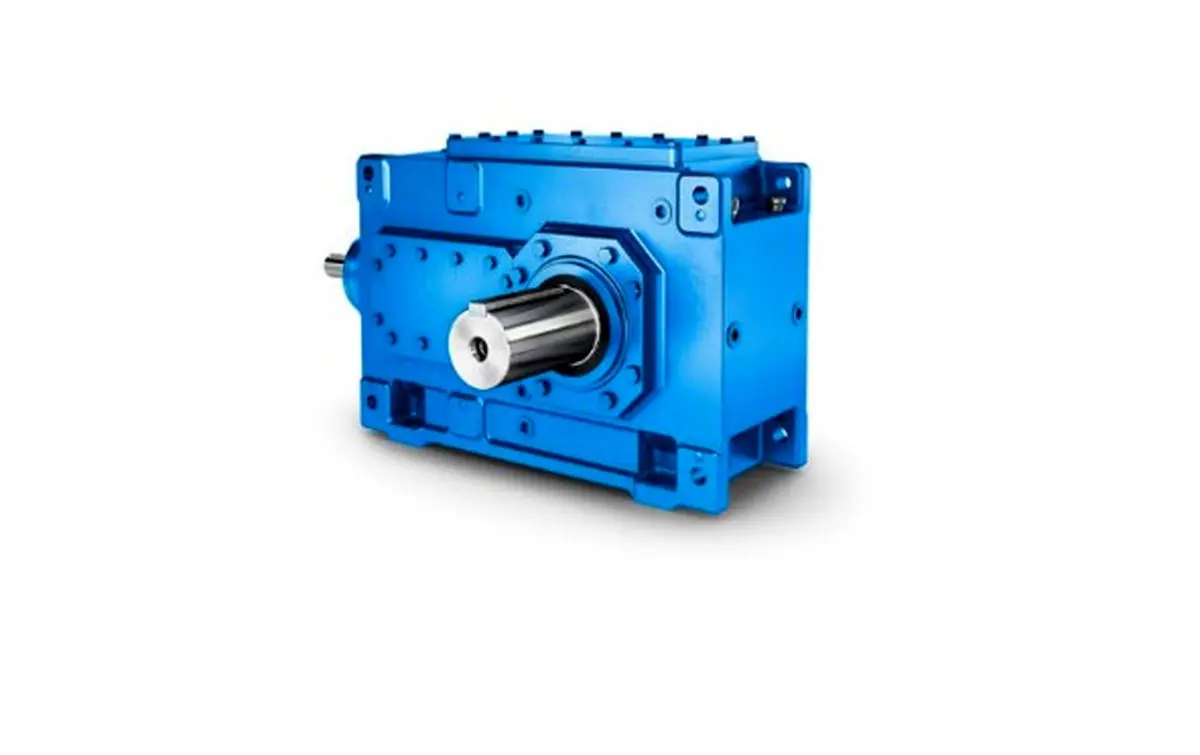

گیربکس های صنعتی

گیربکس های صنعتی

گیربکس‌های صنعتی قلب تپنده‌ی بسیاری از ماشین‌آلات صنعتی هستند.

پارسینه: گیربکس‌های صنعتی قطعات مکانیکی بسیار مهمی هستند که در انتقال و تغییر جهت و سرعت گشتاور در دستگاه‌های صنعتی مورد استفاده قرار می‌گیرند. به عبارت ساده‌تر، گیربکس‌ها نیروی تولید شده توسط یک موتور را به نیرویی با سرعت و گشتاور مناسب برای انجام کار مورد نظر تبدیل می‌کنند. به بیان دیگر گیربکس صنعتی باعث افزایش گشتاور و کاهش دور  الکتروموتور و یا بالعکس کاهش گشتاور و افزایش دور الکتروموتور ها می شوند.



اجزاء تشکیل‌ دهنده گیربکس‌ صنعتی



گیربکس‌های صنعتی قلب تپنده‌ی بسیاری از ماشین‌آلات صنعتی هستند. این قطعات پیچیده، از مجموعه‌ای از اجزای مختلف تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد کلی گیربکس ایفا می‌کنند.

اجزای اصلی یک گیربکس صنعتی به طور کلی شامل موارد زیر است:

چرخ‌دنده‌ها:





·  مهم‌ترین و متداول‌ترین جزء گیربکس‌ها هستند.

·  وظیفه اصلی آن‌ها انتقال گشتاور و تغییر سرعت چرخش است.

·  انواع مختلفی از چرخ‌دنده‌ها مانند ساده، هلیکال، مخروطی و ... وجود دارد که هر کدام برای کاربرد خاصی مناسب هستند.



شفت‌ها:



·  محورهایی هستند که چرخ‌دنده‌ها بر روی آن‌ها سوار می‌شوند.

·  نیروی محرک را از ورودی به خروجی گیربکس منتقل می‌کنند.

·  جنس شفت‌ها معمولاً از فولاد با استحکام بالا است.



پوسته:



·  بدنه‌ی اصلی گیربکس است که تمام اجزای داخلی را در خود جای می‌دهد.

·  از جنس چدن یا آلومینیوم ساخته می‌شود و وظیفه محافظت از اجزای داخلی در برابر ضربه و آلودگی را بر عهده دارد.



یاتاقان‌ها:



·  وظیفه پشتیبانی از شفت‌ها و کاهش اصطکاک را بر عهده دارند.

·  انواع مختلفی از یاتاقان‌ها مانند بلبرینگ و رولبرینگ در گیربکس‌ها استفاده می‌شود.



آب‌بند‌ها:



·  از ورود آلودگی‌ها به داخل گیربکس و خروج روغن روانکار جلوگیری می‌کنند.

·  معمولاً از جنس لاستیک یا فلز ساخته می‌شوند.



سیستم روانکاری:



·  شامل روغن روانکار و پمپ روغن است.

·  وظیفه کاهش اصطکاک بین اجزا و خنک‌کاری گیربکس را بر عهده دارد.



انواع مختلف گیربکس‌ صنعتی



به طور کلی گیربکس های صنعتی انواع مختلفی از نظر شکل، اندازه و نوع کاربرد در صنایع مختلف دارند. از انواع گیربکس صنعتی می توان به موارد زیر اشاره کرد.

·  گیربکس‌های هلیکال: دارای دنده‌های مورب هستند که باعث کاهش صدا و لرزش می‌شوند.

·  گیربکس‌های حلزونی:  گیربکس حلزونی دنده‌های حلزونی شکل هستند و برای ایجاد نسبت‌های انتقال بالا استفاده می‌شوند.

·  گیربکس‌های خورشیدی: دارای چندین چرخ‌دنده هستند که به صورت هم‌مرکز قرار گرفته‌اند و برای ایجاد نسبت‌های انتقال بسیار بالا استفاده می‌شوند.

·  گیربکس‌های کرانویل پینیون: برای تغییر زاویه‌ی ۹۰ درجه استفاده می‌شوند.



گیربکس حلزونی



گیربکس حلزونی یکی از انواع پرکاربرد گیربکس‌های صنعتی است که به دلیل ساختار خاص و مزایای متعدد، در صنایع مختلف مورد استفاده قرار می‌گیرد. گیربکس حلزونی ، از دو جزء اصلی تشکیل شده است: یک پیچ مارپیچ (حلزون) و یک چرخ‌دنده دندانه‌ای که با زاویه ۹۰ درجه نسبت به هم قرار گرفته‌اند.



Screenshot 2024-10-08 130052



نحوه عملکرد گیربکس حلزونی



هنگامی که پیچ مارپیچ (حلزون) می‌چرخد، دندانه‌های چرخ‌دنده را به حرکت در می‌آورد. این عمل باعث ایجاد یک نسبت انتقال بالا بین محور ورودی (محور حلزون) و محور خروجی (محور چرخ‌دنده) می‌شود. به عبارت دیگر، گیربکس حلزونی قادر است سرعت چرخش را به شدت کاهش داده و در عین حال گشتاور خروجی را به میزان قابل توجهی افزایش دهد.



مزایای گیربکس حلزونی



·  نسبت انتقال بالا: این نوع گیربکس‌ها قادر به ایجاد نسبت‌های انتقال بسیار بالا هستند که در بسیاری از کاربردهای صنعتی مورد نیاز است.

·  گشتاور خروجی بالا: با کاهش سرعت چرخش، گشتاور خروجی به طور قابل توجهی افزایش می‌یابد.

·  عملکرد نرم و روان: به دلیل تماس نقطه به نقطه بین حلزون و چرخ‌دنده، عملکرد گیربکس حلزونی بسیار نرم و روان است.

·  خود قفل‌ شوندگی: در بسیاری از موارد، گیربکس‌های حلزونی خاصیت خودقفل‌شوندگی دارند که باعث می‌شود در صورت قطع نیروی محرک، بار در جای خود ثابت بماند.

·  ساختار ساده و جمع‌ و جور: این گیربکس‌ها دارای ساختار ساده‌ای هستند و فضای کمی را اشغال می‌کنند.

·  تنوع مدل‌ها: گیربکس‌های حلزونی در انواع مختلف و با ظرفیت‌های گوناگون تولید می‌شوند.



کاربردهای گیربکس حلزونی



به طور کلی گیربکس حلزونی مثل سایر گیربکس های صنعتی از کاربرد بالایی در صنایع مختلف برخوردار است. مهمترین کاربردهای این تجهیز عبارتند از:

·  صنایع بسته‌بندی: در نوار نقاله‌ها، دستگاه‌های پرکن و بسته‌بندی

·  صنایع غذایی: در میکسرها، آسیاب‌ها و دستگاه‌های انتقال مواد

·  صنایع شیمیایی: در پمپ‌ها، همزن‌ها و میکسرها

·  صنایع نساجی: در دستگاه‌های ریسندگی و بافندگی

·  صنایع خودروسازی: در بالابرهای شیشه و تنظیم صندلی

·  صنایع چوب: در دستگاه‌های برش و تراش



انواع گیربکس حلزونی



همان طور که گفته شد گیربکس های صنعتی انواع مختلفی دارند که در بین این این تجهیزات گیربکس حلزونی یکی از پرکاربردترین گیربکس های صنعتی به شمار می رود. گیربکس حلزونی هم خود، در انواع مختلفی تولید و عرضه می شوند. انواع گیرکس حلزونی عبارتند از:



Screenshot 2024-10-08 130122



·  گیربکس حلزونی با پوسته چدنی: این نوع گیربکس‌ها به دلیل استحکام بالا، در کاربردهای سنگین استفاده می‌شوند.

·  گیربکس حلزونی کتابی یا مکعبی با پوسته آلومینیومی: این نوع گیربکس‌ها سبک‌تر هستند و در کاربردهایی که وزن اهمیت دارد، استفاده می‌شوند.



انتخاب صحیح گیربکس های صنعتی برای هر کاربرد، به تخصص و تجربه نیاز دارد. بهتر است برای انتخاب بهترین گیربکس صنعتی، با کارشناسان متخصص مشورت کنید. گروه بازرگانی صنعت کار با داشتن سال تجربه در عرضه انواع گیربکس های صنعتی فعالیت دارد. شما عزیزان می توانید جهت دریافت مشاوره فنی، دریافت کاتالوک گیربکس صنعتی و همچنین خرید این تجهیزات با این مجموعه در تماس باشید.
